低压断路器保护整定与选型全攻略，你知道多少？

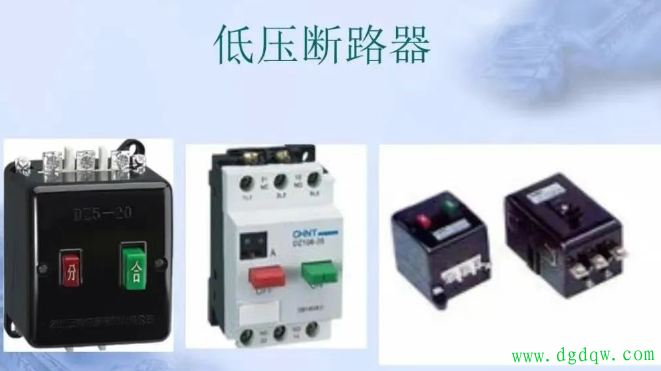

在电气领域，低压断路器那可是相当关键的存在，相信大家都有所耳闻。不过，你可别小瞧了它，这里面的门
道可多着呢！低压断路器涉及的范围极广，产品种类丰富多样，保护功能也是五花八门。
一般来说，普通的塑壳断路器大多具备短路保护和过载保护功能。而漏电断路器呢，则是在短路和过载保护的

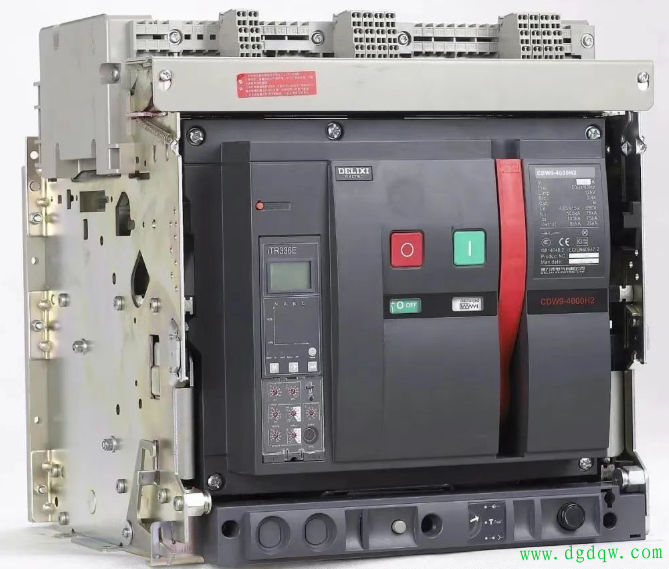

基础上，多了个剩余电路保护。万能断路器通常具备短路保护、过载保护以及接地保护。今天，咱们就来深入聊
聊低压断路器保护的整定原则和选型那些事儿。
一、低压断路器与普通断路器的区别及保护整定系数的考量
低压断路器和普通断路器相比，一般都有长延时过载保护和瞬时短路保护两种功能。普通断路器的过载保护靠
的是热动型双金属片来实现热保护，短路保护则依赖电磁脱扣器。但由于机械配合精度难以达到很高水平，所以
脱扣器的误差相对较大。通常，过载保护误差不大于±10％，短路保护误差不大于±20％。
随着电子技术的飞速发展和产品可靠性的提升，现在不少中、高档新型断路器纷纷采用晶体管、单片微机等作
为电子脱扣器，精度和性能都有了显著提高。有些厂家的产品，过载保护误差能控制在≯±5％，短路保护误差 ≯±10％。
所以啊，在进行断路器保护整定和验算时，咱们可不能一概照搬设计手册里多年不变的系数，得根据不同的断
路器类型来选择合适的系数。
二、长延时过电流脱扣器动作电流的整定
长延时过电流脱扣器的动作电流整定公式一般为：In≥Kzd1lb 。这里，b是线路的计算电流，Kzd1是低压断路器
长延时脱扣器的可靠系数，手册里通常推荐为1.1。但实际上，这个系数主要是考虑断路器的误差。
像一般的断路器，比如CM1、DZ20等，长延时过电流脱扣器的误差是±10%，所以Kzd1取1.1比较合适。但要是
像Moller公司采用数字脱扣器的IZM开关、施耐德公司的NS开关配STR53脱扣器这种情况，脱扣器误差≯±5％，此
时Kzd1就可以取1.05。这样取值更精准，能更好地保护馈电电缆。
三、断路器脱扣器动作灵敏性的校验
为了让低压断路器能可靠地切断接地故障，咱们得用下面的公式来校验断路器脱扣器动作的灵敏性：
Kislkmin/In 。其中，Izd是断路器瞬时或短延时的脱扣器整定动作电流，lkmin是被保护线路末端最小短路电流，
一般取单相接地短路电流，Ki是断路器脱扣器的动作可靠系数，手册里一般推荐取1.3。
其实啊，Ki主要也是考虑断路器脱扣器的误差。对于一般的电磁脱扣器，像CM1、DZ20等，误差一般是
±20％，为了保证断路器可靠动作，Ki应该大于1.2，所以通常取1.3。但要是采用电子式等高精度脱扣器的开关，
比如施耐德公司的NS开关配STR脱扣器时，短路短延时及瞬时脱扣器误差为±15%，Ki只需要大于1.15就行，取
1.2就足够啦。这样一来，很多原本需要另加漏电保护（RCD）或增加电缆截面的情况就可以避免了，能节省不少
投资呢。
四、低压断路器的选型要点
1.低压电器选型的一般原则：
低压电器的额定电压不能小于回路的工作电压，也就是Ue≥Ug。
低压电器的额定电流至少要等于回路的计算工作电流，即Ie≥lg。
设备的遮断电流要大于等于短路电流，即Izh≥Ich。
热稳定保证值不能小于计算值。
还得根据回路起动情况来选择低压电器。比如说，熔断器和自动空气开关就得按起动情况来选。
2.断路器保护、过载、短路、欠电压的一般选型：
断路器额定电压要大于等于线路额定电压。
断路器额定电流要大于等于线路计算负荷电流。
断路器脱扣器额定电流要大于等于线路计算负荷电流。
断路器极限通断能力要大于等于线路中最大短路电流。
线路末端单相对地短路电流不能小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流。
断路器欠电压脱扣器额定电压要等于线路额定电压。
3.配电用断路器的选型：
长延时动作电流整定为导线允许载流量的0.8 - 1倍。
3倍长延时动作电流整定值的可返回时间不能小于线路中最大起动电流的电动机的起动时间。
短延时动作电流整定值不小于1.1（Ijx + 1.35kledm）。这里，ljx是线路计算负荷电流，k是电动机起动电流倍
数，Iedm是最大一台电动机额定电流。
短延时时间要按照被保护对象的热稳定来校验。
如果没有短延时，瞬时电流整定值不能小于1.1（Tjx + 1.35klkledm），k1是电动机起动电流的冲击系数，取1.7
- 2。要是有短延时，瞬时电流整定值不能小于1.1倍的下级开关进线端计算短路电流值。
4.电动机保护用自动开关的选型：
长延时电流整定值等于电动机额定电流。
6倍长延时电流整定值的可返回时间要满足电动机起动时间要求。
鼠笼形瞬时整定电流为8 - 15倍脱扣器额定电流；绕线形瞬时整定电流为3 - 6倍脱扣器额定电流。
5.照明用自动开关的选型：
长延时电流整定值不能大于线路计算负荷电流。
瞬时电流整定值等于6倍的线路计算负荷电流。
低压断路器的保护整定和选型是一个复杂但又至关重要的过程。了解不同断路器的特点和误差范围，合理确定
保护整定系数，以及根据具体的使用场景和要求准确选型，才能确保低压断路器在电气系统中发挥可靠的保护作
用，保障电气设备的安全稳定运行。
