别让地线成隐患！电工必须掌握的接地规范
在电气领域摸爬滚打的电工老师傅们都清楚，地线的共用问题绝非小事一桩，它犹如一张错综复杂的网络，牵
扯着电气安全、系统设计与规范遵循等多重关键要素。稍有不慎，便可能引发严重事故。今天咱们就来深入剖析
这个不容小觑的话题。

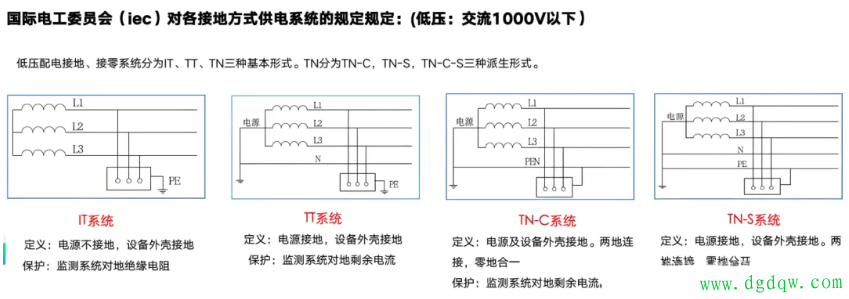

一、TN系统的奥秘与差异
TN系统作为常见的接地方式之一，又细分为多种类型，每种都有其独特之处：
1.TN-C系统：在此系统中，中性线（N）和地线（PE）合二为一，形成保护中性线（PEN），仅用一根导线承担
双重角色。这种设计虽简化了布线结构，但也对线路的稳定性提出了更高要求。
2.TN-C-S系统：当进入户外重复接地环节后，原本合一的PEN线会分裂成独立的中性线（N）和地线（PE），二
者在户内实现分离。这一转变有效提升了用电安全性，减少了相互干扰的可能性。
3.TN-S系统：该系统最为严谨，中性线与地线彻底分开，各自拥有独立的路径。这样的布局极大地降低了因线
路混接导致的故障风险，尤其适用于对安全性要求极高的场所。
二、家庭与工业环境的接地策略不同应用场景下，地线的使用方法大相径庭：
1.家庭配电系统：在这里，地线绝不可与零线混为一谈。保持二者的独立性是确保漏电保护器（RCD）正常工作
的前提，更是守护家人生命安全的底线。任何违规操作都可能使防护机制形同虚设。
2.工业环境：面对大功率设备密集的现状，大型设备的地线必须单独设置。若盲目共用，不仅会造成电流串扰，
影响设备正常运行，还可能埋下安全隐患，导致连锁反应式的故障爆发。
三、强电弱电
强电与弱电系统的接地原则截然不同：
由于二者对接地的需求存在本质区别，强行共用接地系统无异于自找麻烦。轻则造成信号传输受阻、数据丢
失；重则引发安全事故，危及整个系统的稳定运行。因此，保持两者接地系统的独立性是明智之举。
四、单元楼与公寓的接地实践
在多层建筑中，地线的规划同样需要精心考量：
虽然整栋楼的地线可能在建筑层面实现共用，但每个住户内部的接地系统务必保持独立。这样做既能满足各户
个性化的用电需求，又能在发生故障时迅速定位并解决问题，避免波及无辜。
五、电气规范
国内外电气标准对此均有明确规定：
一般情况下，地线与中性线应严格分开，仅在特定设计的系统中（如TN-C）才允许合并使用。
对于家用电器及设备外壳，特别是TT系统中的设备，必须实施单独接地措施。这是为了确保一旦发生漏电情
况，能够及时触发保护装置，将损失降到最低。
六、特殊场景下的特别注意事项
某些特殊情况下，地线的处理方法更需谨慎：
例如楼房顶部的避雷针地线绝对不可与家庭插座的地线相连。前者承载的是破坏力巨大的雷电流，后者则负责
疏导微小的漏电电流。二者性质迥异，若混为一谈，后果不堪设想。
总而言之，地线的共用与否绝非随心所欲之事，而是基于具体系统的接地方式和安全需求的科学决策。通常情
况下，为确保安全与保护效果最大化，地线应与中性线保持分离状态，尤其是在TN-S和TT系统中。正确解读并遵
守电气规范，是每一位电工从业者必须坚守的原则，也是保障生命财产安全的坚实盾牌。
