三相变压器绕组联结星形、三角、曲折谁更牛？
在电力系统中，三相变压器就像是一位默默耕耘的“幕后英雄”，而它的三相绕组联结方法则是决定其性能与适用场景的关键因素。星形、三角形和曲折形这三种常见的联结方式，各有各的“独门绝技”，今天咱们就来一探究竟。

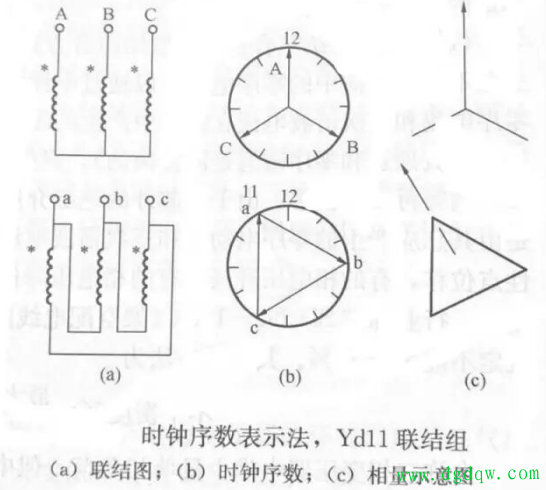

一、星形接线
把三相绕组的末端紧紧“抱”在一起，形成一个中性点，再将三个首端引出来，这就是星形联结。它的*亮点就
是能让高压绕组变得极为经济。为啥这么说呢？原来，星形接线允许降低中点处的绝缘要求，这样一来，变压器
高压绕组就能采用分级绝缘的方式，大大降低了成本。就好比盖房子，在不影响整体结构*的前提下，在某些
地方少用点材料，自然能省下一笔开支。
而且，星形接线各相绕组的纵绝缘承受的是相电压，这个电压比线电压要低不少。另外，星形接法的中性点引
出线作用可大了。它可以直接接地，也能经消弧线圈接地；就算不接地，还能接上避雷器，就像给变压器穿上了
一层“防护衣”，能有效防止操作过电压和雷电过电压的“袭击”。
二、三角形接线
把三相绕组的各相首端和另一相的末端联结在一起，形状像个三角形，再把各相首端引出来作为联结端子，这
就是三角形接线。对于电压低、电流大的变压器低压绕组来说，三角形接线是最经济的选择。不过，三角形接线
有个特点，就是必须做成等绝缘，不能像星形接线那样采用分级绝缘。但对于低压绕组而言，电压本来就不高，
所以这一点对它影响不大。
三角形接线还有个好处，各相绕组中的电流仅为引出线电流的一部分，相当于把电流“分流”了，这样一来，绕组
的负担就减轻了，自然更经济。而且，在三角形接法的绕组里，零序电流和三次谐波电流可以自由流通，它们会产生反磁通，平抑零序磁通和三次谐波，让变压器的感应电动势不会发生畸变，就像给变压器的“电流”做了一次
“整容手术”，让它更稳定。
三、曲折形联结
三相变压器曲折形联结，前面已经详细介绍过它的特点了。它的零序阻抗比较小，这就像给它赋予了一种“特殊
能力”，特别适合制造接地变压器。在电力系统中，接地问题可是个大难题，而曲折形联结的变压器就能很好地解
决这个问题。
另外，它还能减小中性点位移，对于需要带三相不平衡负荷的中小容量变压器低压绕组来说，简直就是“救星”。
想象一下，在一个三相负荷不平衡的场景中，就像三个不同重量的人站在跷跷板上，很容易失去平衡。而曲折形
联结的变压器就能调整这种不平衡，让系统稳定运行。而且，它对防止雷电过电压也有一定的作用，就像给变压
器又加了一层“保护罩”。
三相变压器的这三种绕组联结方式，各有各的优势和适用场景。在实际应用中，我们要根据具体的需求和条
件，选择最合适的联结方式，让变压器发挥出*的效能。
